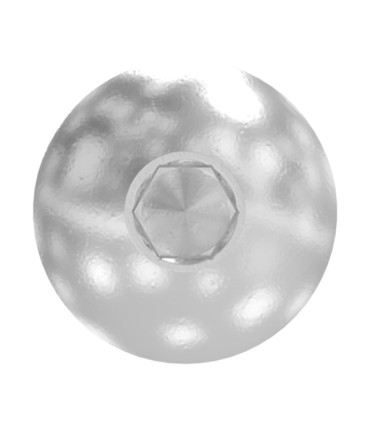

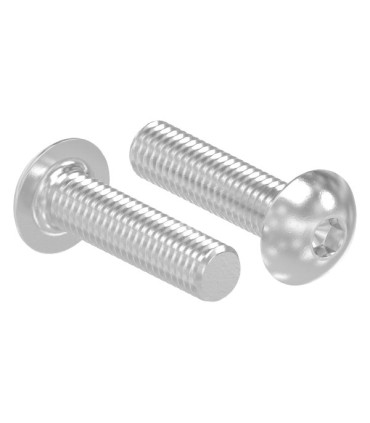

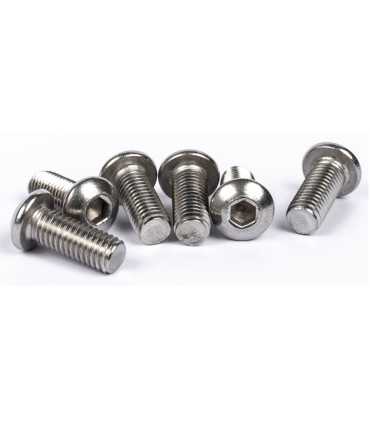

Vis TBHC inox ISO 7380 – tête bombée six pans creux A2 A4

Vis tête bombée hexagonale creuse inox ISO 7380 – M5 à M8

Évaluation:

(0)

Référence:

BHCA46x16Q5

1,02 € TTC

Dès 2 pièces : 3% de remise voir tous les paliers

Quantité	Remise sur prix unitaire	Vous économisez
2	3%	0,06 €
5	5%	0,26 €
8	7%	0,57 €

En stock 15 Produits

Évaluation:

(0)

Paiement sécurisé

CB, PayPal, paiement en 4× sans frais

Retour sous 14 jours

Hors câble coupé sur mesure

Conseil technique

04 90 75 85 93 — du lundi au vendredi

La vis inox à tête bombée six pans creux ISO 7380 porte une calotte arrondie sans arête vive : la vis des assemblages visibles en zone de passage. Filetage total.

✔ Norme ISO 7380-1, tête bombée six pans creux
✔ Inox A2 (304) ou A4 (316)
✔ M5×20, M6 de 16 à 80 mm, M8×20 et 40 en ligne — sachet de 5 ou boîte de 100
✔ M2 à M12, 169 longueurs de 3 à 120 mm sur devis

Lire la suiteVoir moins

Ajouter à la liste de souhaits

Description
Détails du produit

Description

Vis TBHC inox ISO 7380 : la tête qui ne blesse pas

La vis à tête bombée six pans creux, normalisée ISO 7380-1 et couramment appelée TBHC, porte une calotte arrondie sans arête vive. Elle reste apparente, mais rien n’accroche : ni vêtement, ni main. C’est ce qui en fait la vis des assemblages visibles en zone de passage — garde-corps, mobilier, habillages. Elle est proposée en filetage total sur toute la gamme.

En vente en ligne, expédié immédiatement

Dimension	Nuance	Conditionnements proposés
M5 × 20 mm	A4	sachet de 5 ou boîte de 100
M6 × 16 mm	A2 et A4	A4 : sachet de 5 ou boîte de 100 · A2 : boîte de 100
M6 × 20 mm	A2 et A4	A4 : sachet de 5 ou boîte de 100 · A2 : boîte de 100
M6 × 25 mm	A2 et A4	A4 : sachet de 5 ou boîte de 100 · A2 : boîte de 100
M6 × 30 mm	A4	sachet de 5 ou boîte de 100
M6 × 40 mm	A4	sachet de 5 ou boîte de 100
M6 × 50 mm	A4	sachet de 5 ou boîte de 100
M6 × 60 mm	A4	sachet de 5 ou boîte de 100
M6 × 80 mm	A4	sachet de 5 ou boîte de 100
M8 × 20 mm	A2 et A4	A4 : sachet de 5 ou boîte de 100 · A2 : boîte de 100
M8 × 40 mm	A2 et A4	A4 : sachet de 5 ou boîte de 100 · A2 : boîte de 100

Filetage	Ø tête dk	Hauteur tête k	Empreinte	Profondeur t
M5	9,5 mm	2,75 mm	clé six pans de 3 mm	1,56 mm
M6	10,5 mm	3,3 mm	clé six pans de 4 mm	2,08 mm
M8	14 mm	4,4 mm	clé six pans de 5 mm	2,6 mm

Le M6 est le diamètre de référence du garde-corps à câble : c’est celui des œillets filetés et de la plupart des tendeurs. Nous en tenons huit longueurs en stock, de 16 à 80 mm. Le sachet de 5 permet de dépanner sans acheter une boîte entière.

Toute la gamme, sur devis

Au-delà des dimensions tenues en stock, la gamme ISO 7380-1 couvre le M2 au M12, soit 169 longueurs de 3 à 120 mm, en A2 comme en A4. Dépliez les volets ci-dessous pour les cotes de chaque diamètre, puis le détail de chaque longueur.

Cotes des 9 diamètres · Ø de tête, hauteur, empreinte

Cotes en millimètres, valeurs maximales, identiques en A2 et en A4. L’empreinte est la cote de la clé six pans à utiliser, t sa profondeur.

Filetage	dk	k	Empreinte	t	Longueurs	Nombre
M2	3,4	1,3	1,3	0,6	3 à 20 mm	10
M2,5	4,6	1,5	1,5	0,7	3 à 20 mm	10
M3	5,7	1,65	2	1,04	3 à 50 mm	18
M4	7,6	2,2	2,5	1,3	4 à 60 mm	19
M5	9,5	2,75	3	1,56	5 à 80 mm	22
M6	10,5	3,3	4	2,08	6 à 120 mm	24
M8	14	4,4	5	2,6	8 à 120 mm	24
M10	17,5	5,5	6	3,12	12 à 120 mm	22
M12	21	6,6	8	4,16	16 à 120 mm	20

› Comment lire les tableaux de longueurs

La colonne boîte d’origine donne la quantité minimale sur devis : ces dimensions sont livrées dans le conditionnement du fabricant, sans déconditionnement. Les quantités indiquées sont celles de la boîte A4 ; en A2 elles peuvent différer sur les petits diamètres, nous le précisons au devis.

M2 · empreinte 1,3 mm · 10 longueurs · sur devis

Longueur	Boîte d’origine
3 mm	1000
4 mm	1000
5 mm	1000
6 mm	1000
8 mm	1000
10 mm	1000
12 mm	1000
14 mm	1000
16 mm	1000
20 mm	1000

M2,5 · empreinte 1,5 mm · 10 longueurs · sur devis

Longueur	Boîte d’origine
3 mm	1000
4 mm	1000
5 mm	1000
6 mm	1000
8 mm	1000
10 mm	1000
12 mm	1000
14 mm	1000
16 mm	1000
20 mm	1000

M3 · empreinte 2 mm · 18 longueurs · sur devis

Longueur	Boîte d’origine
3 mm	1000
4 mm	1000
5 mm	1000
6 mm	1000
8 mm	1000
10 mm	1000
12 mm	1000
14 mm	1000
16 mm	1000
18 mm	1000
20 mm	1000
22 mm	1000
25 mm	1000
30 mm	1000
35 mm	500
40 mm	500
45 mm	500
50 mm	200

M4 · empreinte 2,5 mm · 19 longueurs · sur devis

Longueur	Boîte d’origine
4 mm	1000
5 mm	1000
6 mm	1000
8 mm	1000
10 mm	1000
12 mm	1000
14 mm	1000
16 mm	1000
18 mm	1000
20 mm	500
22 mm	500
25 mm	500
30 mm	500
35 mm	200
40 mm	200
45 mm	200
50 mm	200
55 mm	200
60 mm	100

M5 · empreinte 3 mm · 22 longueurs · 20 mm en ligne

Longueur	Boîte d’origine
5 mm	500
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	500
16 mm	500
18 mm	500
20 mm	En ligne — sachet de 5 ou boîte de 100 (A4)
22 mm	500
25 mm	200
30 mm	200
35 mm	200
40 mm	200
45 mm	200
50 mm	200
55 mm	200
60 mm	100
65 mm	100
70 mm	100
75 mm	100
80 mm	100

M6 · empreinte 4 mm · 24 longueurs · 8 longueurs en ligne, de 16 à 80 mm

Longueur	Boîte d’origine
6 mm	500
8 mm	500
10 mm	500
12 mm	500
14 mm	200
16 mm	En ligne — sachet de 5 ou boîte de 100 (A2 et A4)
18 mm	200
20 mm	En ligne — sachet de 5 ou boîte de 100 (A2 et A4)
22 mm	200
25 mm	En ligne — sachet de 5 ou boîte de 100 (A2 et A4)
30 mm	En ligne — sachet de 5 ou boîte de 100 (A4)
35 mm	200
40 mm	En ligne — sachet de 5 ou boîte de 100 (A4)
45 mm	100
50 mm	En ligne — sachet de 5 ou boîte de 100 (A4)
55 mm	100
60 mm	En ligne — sachet de 5 ou boîte de 100 (A4)
65 mm	100
70 mm	100
75 mm	100
80 mm	En ligne — sachet de 5 ou boîte de 100 (A4)
90 mm	100
100 mm	100
120 mm	100

M8 · empreinte 5 mm · 24 longueurs · 20 et 40 mm en ligne

Longueur	Boîte d’origine
8 mm	500
10 mm	500
12 mm	500
14 mm	200
16 mm	200
18 mm	200
20 mm	En ligne — sachet de 5 ou boîte de 100 (A2 et A4)
22 mm	200
25 mm	100
30 mm	100
35 mm	100
40 mm	En ligne — sachet de 5 ou boîte de 100 (A2 et A4)
45 mm	100
50 mm	100
55 mm	100
60 mm	100
65 mm	100
70 mm	100
75 mm	100
80 mm	100
90 mm	100
100 mm	50
110 mm	50
120 mm	50

M10 · empreinte 6 mm · 22 longueurs · sur devis

Longueur	Boîte d’origine
12 mm	100
14 mm	100
16 mm	100
18 mm	100
20 mm	100
22 mm	100
25 mm	100
30 mm	100
35 mm	100
40 mm	100
45 mm	100
50 mm	50
55 mm	50
60 mm	50
65 mm	50
70 mm	50
75 mm	50
80 mm	50
90 mm	50
100 mm	50
110 mm	50
120 mm	50

M12 · empreinte 8 mm · 20 longueurs · sur devis

Longueur	Boîte d’origine
16 mm	50
18 mm	50
20 mm	50
22 mm	50
25 mm	50
30 mm	50
35 mm	50
40 mm	50
45 mm	50
50 mm	50
55 mm	50
60 mm	50
65 mm	50
70 mm	50
75 mm	25
80 mm	25
90 mm	25
100 mm	25
110 mm	25
120 mm	25

› Votre dimension n’est pas en vente en ligne ?

Toutes les longueurs listées ci-dessus sont commandables, en A2 comme en A4. Existent aussi sur devis la version à six lobes (TX) et la version à embase ISO 7380-2. Indiquez-nous le diamètre, la longueur, la nuance et la quantité, nous revenons avec le prix et le délai.

⚠ Une tête bombée n’est pas une tête cylindrique au rabais

La calotte est basse et large : en M8, elle fait 4,4 mm de haut pour 14 mm de diamètre, contre 8 mm de haut pour 13 mm sur une TCHC. L’empreinte est donc moins profonde — 2,6 mm contre 4 — et supporte un couple nettement inférieur.

Conséquence pratique : sur un assemblage structurel fortement serré, prenez une TCHC. La TBHC est faite pour la finition et les efforts modérés. Et engagez la clé à fond : sur une empreinte de 2,6 mm, une clé mal enfoncée arrondit du premier coup.

Quelle tête choisir

Besoin	La bonne tête
Tête visible, aucune arête, zone de passage	TBHC ISO 7380 — cette fiche
Serrage fort, assemblage structurel	TCHC ISO 4762
Montage strictement affleurant	Tête fraisée DIN 7991 — exige un fraisage
Serrage à la clé plate, gros diamètres	Tête hexagonale DIN 933
Grande surface d’appui sans rondelle	TBHC à embase ISO 7380-2 — sur devis

› Où elle sert sur un garde-corps à câble

C’est la vis des têtes qu’on touche : fixation d’un support de main courante, d’une pince à verre, d’un raccord de tube ou d’un cache-platine. Sur un garde-corps de terrasse où des enfants passent, une tête arrondie n’est pas un détail esthétique.

Le M6 est le diamètre de référence du garde-corps à câble : c’est celui des œillets filetés et de la plupart des tendeurs. C’est pourquoi nous en tenons huit longueurs en stock, de 16 à 80 mm.

› A2 ou A4 : le critère est l’exposition

A2 (304) couvre l’intérieur et l’extérieur courant. A4 (316) s’impose dès qu’il y a du sel ou du chlore. Sur cette vis, la tête reste apparente et à portée de regard : c’est elle qu’on verra marquer en premier si la nuance est sous-dimensionnée.

Voir notre comparatif inox 201, A2, A4, C1, fer ou aluminium.

✕ Pas d’usage en levage ni en EPI

Cet article est destiné à l’assemblage mécanique et à la fixation. Il n’est pas fourni comme accessoire de levage certifié ni comme composant d’équipement de protection individuelle, et ne doit pas être employé dans une chaîne de retenue de personne ou de charge suspendue.

› Compléter votre assemblage

Autres têtes : TCHC ISO 4762 · Tête fraisée DIN 7991 · Tête hexagonale DIN 933

Réception et appui : Écrou hexagonal DIN 934 · Écrou frein DIN 985 · Rondelle plate DIN 125 · Écrou à sertir

Garde-corps : Supports de main courante · Pinces à verre · Tendeurs à câble · Demander un devis

Questions fréquentes

Quelle différence entre TBHC et TCHC ?

La TBHC a une tête bombée basse et large, sans arête. La TCHC a une tête cylindrique haute, plus discrète en diamètre mais saillante. La TBHC est faite pour la finition, la TCHC pour le serrage fort : son empreinte est bien plus profonde.

Est-elle moins résistante ?

La vis elle-même a la même section de filetage. C’est l’empreinte qui est plus faible : moins profonde, elle limite le couple transmissible. Sur un serrage important, la TCHC reste le bon choix.

Peut-on la fraiser dans la pièce ?

Non. La tête bombée est faite pour rester apparente, en appui plat sur la surface. Pour un montage affleurant, il faut une tête fraisée et un logement conique.

Faut-il une rondelle ?

Sur support métallique, rarement : la tête est déjà large. Sur support tendre ou trou surdimensionné, oui. Il existe aussi une version à embase intégrée, l’ISO 7380-2, disponible sur devis.

Mon empreinte s’est arrondie, que faire ?

La tête étant apparente, elle reste saisissable : une pince étau ou un extracteur permet généralement de la sortir. Pour l’éviter, engagez la clé à fond et n’utilisez pas de clé bille au serrage final.

Existe-t-il une version six lobes ?

Oui, en A2 comme en A4, sur devis. Sur une empreinte aussi peu profonde, le TX apporte un vrai gain de tenue par rapport au six pans creux.

Peut-on commander une petite quantité sur devis ?

Non. Les dimensions qui ne figurent pas en vente en ligne sont livrées dans le conditionnement d’origine du fabricant, sans déconditionnement. La quantité minimale est celle indiquée en face de chaque longueur.

Je ne trouve pas ma longueur, que faire ?

Dépliez le diamètre concerné : les 169 longueurs du catalogue y figurent, du M2 au M12. Envoyez-nous le diamètre, la longueur, la nuance et la quantité, vous recevez un devis avec le délai.
